Болты мебельные ГОСТ 7802-81: техническая документация изделия

Болты мебельные ГОСТ 7802-81

DIN 603 и ГОСТ 7802-81 фактически являются аналогами друг друга, именно поэтому все болты, которые производятся по тому или иному стандарту, обладают смежными качественными и форменными характеристиками. ГОСТ 7802-81 распространяется на болты мебельные с увеличенной полукруглой головкой и классом прочности С, номинальные диаметр резьбы должен быть от 6 до 20 мм.

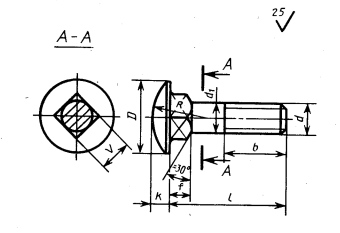

Конструкция и размеры болтов должны соответствовать указанным на чертеже размерам и формам.

Болт мебельный ГОСТ 7802-81

Выбрать мебельные болты

Для производства мебельных болтов данного стандарта применяется конструкционная и оцинкованная сталь.

Масса 1000 шт, кг
L,мм/d, мм	5	6	8	10	12	16	20	24
12	2,699	4,612
14	2,936	4,950	10,10
16	3,172	5,288	10,71	19,39
20	3,644	5,964	11,94	21,34	34,76
25	4,235	6,809	13,48	23,79	38,30	75,60	133,4
30	4,825	7,655	15,02	26,22	41,84	82,13	143,6
35	5,416	8,500	16,56	28,67	45,38	88,66	153,8
40	6,006	9,345	18,10	31,11	48,92	95,18	164,1
45	6,596	10,196	19,64	33,55	52,46	101,71	174,3
50	7,187	11,036	21,18	35,99	56,00	108,24	184,5
55	7,746	11,881	22,72	38,44	59,54	114,77	194,8
60	8,336	12,726	24,26	40,88	63,08	121,23	205,0
65	8,926	13,574	25,80	43,32	66,62	127,82	215,2
70	9,516	14,417	27,34	45,76	70,17	134,35	225,5
75		15,262	28,88	48,20	73,71	140,87	235,7	366,4
80		16,107	30,42	50,65	77,25	147,40	245,9	381,2
90		17,798	33,50	55,53	84,33	160,45	266,4	410,6
100		19,488	36,57	60,41	91,41	173,51	286,9	440,1
110			39,65	65,30	98,49	186,56	307,4	469,6
120			42,73	70,18	105,57	199,62	327,8	499,0
130			45,81	75,10	112,65	212,67	348,3	528,5
140			48,89	79,95	119,73	225,72	368,8	558,0
150			51,97	84,84	126,81	238,78	389,2	587,4
160			55,05	89,72	133,89	251,83	409,7	616,9
170			58,13	94,61	140,97	264,87	430,2	646,4
180			61,21	99,49	148,05	277,94	450,6	675,8
190			64,29	104,37	155,13	290,99	471,1	705,3
200			67,37	109,26	162,22	304,04	491,6	734,8
220			73,53	119,02	176,38	330,15	532,6	793,8
240				128,79	190,54	366,26	573,6	852,8
260				138,56	204,70	382,37	614,6	911,8
