Гайка барашек ГОСТ 3032-76: техническая документация изделия
Гайка барашек ГОСТ 3032-76

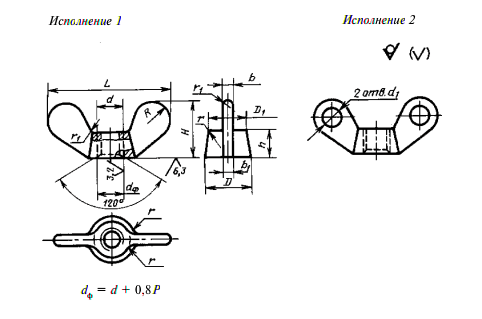

ГОСТ 3032-76 представляет из себя аналог DIN 315, соответственно все изделия, изготовленные в соответствии с вышеупомянутыми стандартами, обладают одинаковыми качественными характеристиками. Гайка барашек ГОСТ 3032-76 производится в следующих исполнениях: исполнение №1 (без отверстий в ушках) и исполнение №2 (с отверстиями в ушках). Изделие имеет класс прочности В.
| d | М3 | М4 | М5 | M6 | M8 | M10 | M12 | М14* | M16 | М18* | M20 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | крупный | 0,5 | 0,7 | 0,8 | 1,0 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 3 |
| мелкий | - | - | - | - | 1,0 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | |
| D | 7 | 8 | 10 | 12 | 15 | 18 | 22 | 26 | 30 | 32 | 34 | 45 | |
| D1 | 6 | 7 | 8 | 10 | 13 | 15 | 19 | 22 | 26 | 28 | 30 | 38 | |
| L | 20 | 24 | 28 | 32 | 40 | 48 | 55 | 60 | 70 | 75 | 85 | 100 | |
| H | 8 | 10 | 12 | 14 | 18 | 22 | 26 | 30 | 32 | 34 | 38 | 48 | |
| h | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 16 | 16 | 20 | |
| b | 1,2 | 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 6,0 | 7,0 | 9,0 | |
| b1 | 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 7,0 | 7,0 | 8,0 | 11 | |
| d1 | - | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,5 | 9,0 | 10,0 | 11,0 | 11,5 | 15,0 | |
| R ≈ | 3,0 | 4,0 | 4,5 | 5,0 | 6,0 | 7,0 | 8,5 | 9,0 | 10,0 | 11,0 | 11,5 | 15,0 | |
| r | не более | 1,5 | 2,0 | 2,5 | 3,0 | 3,4 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 11,0 |
| r1 | не менее | - | - | - | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,5 | 1,5 | 2,5 |
| N | 1,521 | 2,735 | 4,563 | 7,817 | 14,90 | 24,76 | 43,41 | 66,19 | 94,42 | 113,7 | 141,8 | 310,6 | |
