Гайки шестигранные ГОСТ 5915-70: техническая документация изделия
Гайки шестигранные ГОСТ 5915-70
DIN 934 и ГОСТ 5915-70 являются стандартами, которые, по сути, аналогичны по своим качественным и техническим характеристикам. Соответственно все изделия, которые произведены по данным стандартам, так же аналогичны. Гайка шестигранная ГОСТ 5915-70 представляет из себя крепежное изделие, используемое для обеспечения качественного соединения крепежных деталей в связке с шайбами или болтами.

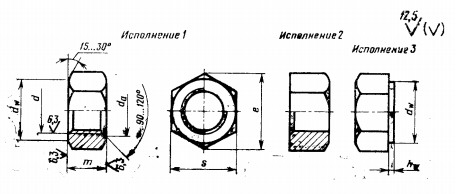

Конструкция и размеры шестигранных гаек должны соответствовать указанным на изображении размерам и формам.
Стандарт ГОСТ 5915-70 распространяется на шестигранные гайки класса точности B, имеющим диаметр резьбы от 1.6 до 48 миллиметров.
|
Номинальный размер резьбы |
1,6 |
2 |
2,5 |
3 |
(3,5) |
4 |
5 |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
|
|
Шаг резьбы |
крупный |
0,35 |
0,40 |
0,45 |
0,50 |
0,60 |
0,70 |
0,80 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
||||
|
мелкий |
- |
1 |
1,25 |
1,5 |
2 |
3 |
|||||||||||||||||
|
Размер «под ключ» S |
3,2 |
4,0 |
5,0 |
5,5 |
6 |
7 |
8 |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
55 |
65 |
75 |
|
|
Диаметр окружн. е, не менее |
3,3 |
4,2 |
5,3 |
5,9 |
6,4 |
7,5 |
8,6 |
10,9 |
14,2 |
17,6 |
19,9 |
22,8 |
26,2 |
29,6 |
33,0 |
37,3 |
39,6 |
45,2 |
50,9 |
60,8 |
71,3 |
82,6 |
|
|
d a |
не менее |
1,6 |
2 |
2,5 |
3 |
3,5 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
15 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
не более |
1,84 |
2,30 |
2,9 |
3,45 |
4,00 |
4,60 |
5,75 |
6,75 |
8,75 |
10,8 |
13,0 |
15,1 |
17,3 |
19,4 |
21,6 |
23,8 |
25,9 |
29,2 |
32,4 |
38,9 |
45,4 |
51,8 |
|
|
d w, не менее |
2,9 |
3,6 |
4,5 |
5,0 |
5,4 |
6,3 |
7,2 |
9,0 |
11,7 |
14,5 |
16,5 |
19,2 |
22,0 |
24,8 |
27,7 |
31,4 |
33,2 |
38,0 |
42,7 |
51,1 |
59,9 |
69,4 |
|
|
h w |
не более |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,8 |
||||||||||||||||
|
не менее |
0,10 |
0,15 |
0,20 |
0,25 |
|||||||||||||||||||
|
Высота m |
1,3 |
1,6 |
2,0 |
2,4 |
2,8 |
3,2 |
4,7 |
5,2 |
6,8 |
8,4 |
10,8 |
12,8 |
14,8 |
16,4 |
18 |
19,8 |
21,5 |
23,6 |
25,6 |
31 |
34 |
38 |
|
