Винты с полукруглой головкой ГОСТ 17473-80
Винт с полукруглой головкой, изготовленный в соответствии со стандартом ГОСТ 17473-80 - металлическое крепежное изделие высокой прочности. Стандарт аналогичен DIN 7985, соответственно все изделие, изготовленные по одному или другому стандарту, имеют аналогичные качественные и технические характеристики. Благодаря доступной цене и высокой прочности применяется в самых разных сферах.

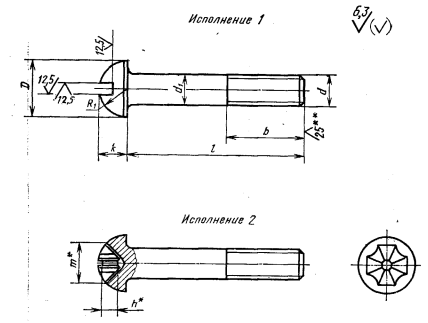

Конструктивные особенности, а так же формы должны соотноситься с таковыми на чертеже Исполнения №1 и №2.
Купить винты с полукруглой головкой
Данный стандарт распространяется на все винты, имеющие класс точности A или B, с полукруглой головкой, номинальный диаметр резьбы у которых варьируется от 1 до 20 мм.
|
Номин. диаметр резьбы (d) |
М3 |
М3.5 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М14 |
М16 |
|
|
Шаг резьбы (P) |
крупный |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
|
|
мелкий |
- | - | - | - | - | 1 | 1,25 | 1,5 | |||
|
Диаметр головки D |
5,5 |
6 |
7 |
8,5 |
10 |
13 |
16 |
18 |
21 |
24 |
|
|
Высота головки k |
2,1 |
2,4 |
2,8 |
3,5 |
4,2 |
5,6 |
7 |
8 |
9,5 |
11 |
|
|
Длина резьбы b |
удлиненная |
19 |
20 |
22 |
25 |
28 |
34 |
40 |
46 |
52 |
58 |
|
нормальная |
12 |
13 |
14 |
16 |
18 |
22 |
26 |
30 |
34 |
38 |
|
|
Длина винта L |
3-30 |
4-35 |
4-40 |
6-50 |
7-60 |
12-70 |
18-70 |
22-85 |
25-90 |
30-95 |
|
