Винты с потайной головкой ГОСТ 17475-80

Винты, произведенные в соответствии со стандартом ГОСТ 17475-80, применяются в машиностроении, легкой и тяжелой промышленности, надежно крепят различные строительные элементы к конструкциям. Все винты, изготовленные по данному ГОСТу, соответствуют в качественном плане изделиям, произведенным по DIN 965. Для выпуска подобных винтов с потайной головкой используется качественная оцинкованная сталь.

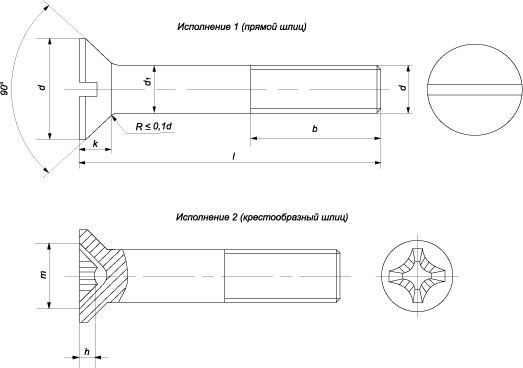

ГОСТ 17475-80 Винт с потайной головкой

Выбрать винты с потайной головкой

Стандарт распространяется на все винты с потайной головкой, имеющие класс прочности A или B и номинальный диаметр резьбы от 1 до 20 мм.

Номинальный диаметр резьбы d			М3	М3,5	М4	М5	М6	М8	М10	М12		М14	М16	М18	М20
Шаг резьбы P		крупный	0,5	0,6	0,7	0,8	1	1,25	1,5	1,75		2		2,5
Шаг резьбы P		мелкий						1	1,25			1,5
Диаметр головки D			5,6	6,5	7,4	9,2	11	14,5	18		21,5	25	28,5	32,5	36
Высота головки k			1,65	1,93	2,2	2,5	3	4	5		6	7	8	9	10
Длина резьбы b	удлиненная		19	20	22	25	28	34	40		46	52	58	64	70
Длина резьбы b	нормальная		12	13	14	16	18	22	26		30	34	38	⁴²	46
Длина винта L			3,5-30	5-35	5-40	6-50	8-60	10-80	12-100		16-100	25-100	30-100	30-100	40-110

Длина винта l, мм	Теоретическая масса тысячи винтов(кг) при номинальном диаметре резьбы d
Длина винта l, мм	М1,6	М2	М2,5	М3	М(3,5)	М4	М5	М6	М8	М10	М12	М14	М16	М18	М20
3	0,052	0,091
3,5	0,058	0,100	0,171	0,254
4	0,063	0,109	0,186	0,276
5	0,075	0,127	0,215	0,319	0,461	0,624
6	0,086	0,145	0,245	0,362	0,519	0,701	1,147
7	0,097	0,163	0,274	0,406	0,576	0,777	1,269
8	0,108	0,181	0,303	0,449	0,635	0,854	1,391	2,091
9	0,120	0,199	0,333	0,492	0,693	0,930	1,513	2,271
10	0,131	0,217	0,362	0,536	0,752	1,007	1,636	2,445	4,770
11	0,142	0,235	0,391	0,579	0,810	1,083	1,758	2,620	5,085
12	0,153	0,253	0,421	0,622	0,869	1,159	1,880	2,794	5,400	9,050
13	0,165	0,271	0,450	0,666	0,927	1,236	2,002	2,969	5,716	9,550
14	0,176	0,289	0,479	0,709	0,986	1,312	2,124	3,144	6,031	10,050
16	0,198	0,325	0,538	0,796	1,103	1,465	2,369	3,493	6,662	11,060	16,800
18		0,361	0,597	0,882	1,220	1,618	2,613	3,842	7,293	12,050	18,970
20		0,394	0,665	0,969	1,337	1,771	2,857	4,191	7,924	13,050	21,140
22			0,714	1,056	1,454	1,924	3,102	4,541	8,555	14,050	21,14
25			0,802	1,186	1,630	2,153	3,468	5,064	9,501	15,540	23,310	33,17
28				1,315	1,805	2,383	3,835	5,588	10,445	17,040	25,490	36,13
30				1,402	1,922	2,536	4,079	5,938	11,079	18,040	26,930	38,11	51,67
32					2,039	2,689	4,324	6,287	11,709	19,030	28,380	40,09	54,32
35					2,215	2,918	4,690	6,811	12,556	20,530	30,550	43,06	58,30	75,89
38						3,147	5,057	7,335	13,602	22,020	32,720	46,02	62,27	80,83
40						3,300	5,301	7,684	14,233	23,020	34,170	48,00	64,93	84,13	106,90
42							5,546	8,034	14,864	24,020	35,620	49,99	67,58	87,42	111,00
45							5,912	8,557	15,810	25,520	37,790	52,94	71,56	92,36	117,30
48							6,279	9,082	16,756	27,010	39,960	55,91	75,53	97,31	123,50
50							6,523	9,430	17,387	28,010	41,410	57,89	78,19	100,60	127,60
55								10,304	18,964	30,500	45,030	62,83	84,82	108,84	138,00
60								11,177	20,541	33,000	48,640	67,78	91,45	117,08	148,40
65									22,118	35,490	52,260	72,72	98,08	125,31	158,80
70									23,695	37,980	55,880	77,67	104,71	133,55	169,10
75									25,272	40,470	59,500	82,61	111,34	141,78	179,50
80									26,849	42,970	63,120	87,56	117,97	150,01	189,90
85										45,460	66,730	52,50	124,60	158,26	200,30
90										47,950	70,35	97,44	131,23	166,49	210,70
95										50,450	73,97	102,39	137,85	174,73	221,00
100										52,940	77,59	107,33	144,49	182,97	231,40
110														199,44	252,20
120															272,90
